Como Dimensionar Painéis Elétricos para Máquinas Pesadas em Indústrias Metalúrgicas?

Como Dimensionar Painéis Elétricos para Máquinas Pesadas: A escolha e o dimensionamento corretos de painéis elétricos para máquinas pesadas em indústrias metalúrgicas são decisivos para garantir segurança operacional, eficiência energética e conformidade com normas técnicas. Neste artigo, você aprenderá um passo a passo técnico para acertar no projeto, evitando riscos como sobrecargas, curtos-circuitos e multas por não conformidade.

Por que o Dimensionamento Adequado é Crítico para Indústrias Metalúrgicas?

Na metalurgia, as máquinas pesadas (como prensas, fornos e laminadores) demandam cargas elétricas elevadas e operam em ambientes agressivos (poeira, umidade, vibrações). Um painel mal dimensionado pode:

Provocar paradas não programadas, gerando perdas financeiras.
Aumentar o consumo de energia devido a ineficiências.
Violar normas como NR-12 e NR-10, resultando em penalidades.

Passo a Passo para Dimensionar o Painel Elétrico

1. Calcule a Carga Total das Máquinas

Liste todas as máquinas que serão conectadas ao painel (ex.: forno de indução, britadeira hidráulica).
Some a potência nominal (kW ou kVA) de cada equipamento.
Aplique o fator de demanda: Nem todas as máquinas operam simultaneamente. Use tabelas técnicas ou softwares para ajustar a carga real.

2. Defina a Tensão e Corrente Nominal

Verifique a tensão da rede da indústria (ex.: 380V, 440V trifásico).

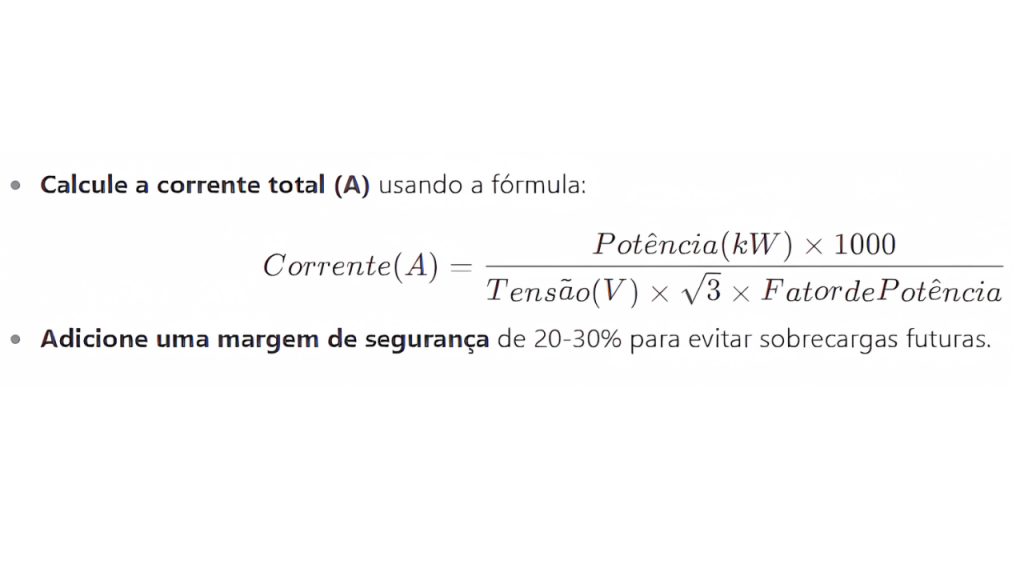

Calcule a corrente total (A) usando a fórmula:

3. Escolha os Componentes Certos

Disjuntores: Selecione modelos industriais com curva de disparo adequada (ex.: curva D para motores de alta inércia).
Barramentos: Prefira cobre ou alumínio com isolamento termorretrátil para suportar correntes elevadas.
Relés de proteção: Instale relés térmicos e contra surtos para proteger motores e circuitos.

Critérios Técnicos para Ambientes Hostis

Em metalúrgicas, os painéis enfrentam condições extremas. Priorize:

Grau de proteção IP: Escolha no mínimo IP55 para resistir a poeira e jatos de água.
Material do invólucro: Aço carbono com pintura epoxy ou inox AISI 304 para áreas corrosivas.
Ventilação forçada: Instale exaustores ou coolers para dissipar calor gerado por cargas contínuas.

Atenção às Normas Aplicáveis

NR-10: Exige sinalização de riscos, inspeções periódicas e uso de EPIs na manutenção.
NR-12: Determina que painéis de máquinas pesadas tenham dispositivos de parada de emergência e enclausuramento contra contato acidental.
NBR IEC 61439: Define testes obrigatórios para painéis de baixa tensão (ex.: resistência ao arco elétrico).

Exemplo Prático de Dimensionamento

Cenário: Uma metalúrgica possui 3 máquinas principais:

Forno de indução: 150 kW, fator de potência 0,85.
Prensa hidráulica: 75 kW, fator de potência 0,80.
Laminadora: 90 kW, fator de potência 0,75.

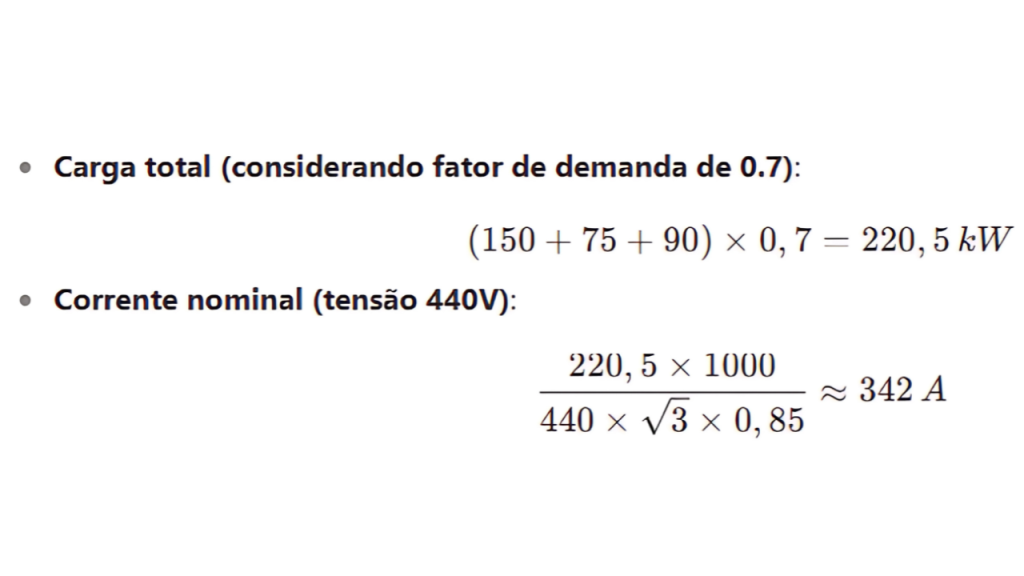

Cálculo:

Painel recomendado:
Disjuntor principal: 400 A.
Barramento: Cobre de 500 A.
IP55, com ventilação integrada.

Erros Comuns a Serem Evitados

- Subestimar a expansão futura: Deixe espaço para adicionar 2-3 circuitos extras no painel.

- Ignorar harmônicas: Máquinas com inversores de frequência exigem filtros para evitar distorções na rede.

- Negligenciar aterramento: Utilize malhas de terra com resistência abaixo de 5 Ω para evitar descargas perigosas.

Dimensionar painéis elétricos para máquinas pesadas em metalúrgicas exige análise técnica detalhada, componentes robustos e conformidade normativa. Ao seguir este guia, sua indústria garantirá operações seguras, redução de custos energéticos e compliance com as leis trabalhistas. Para projetos complexos, consulte sempre um engenheiro eletricista com experiência industrial.

AVISO IM PORTANTE:

A Importância de Consultar Manuais de Máquinas e Normas Vigentes Antes de Dimensionar Painéis Elétricos

O artigo “Como Dimensionar Painéis Elétricos para Máquinas Pesadas em Indústrias Metalúrgicas?” oferece um guia técnico para garantir segurança e eficiência na instalação de sistemas elétricos. Porém, tão crucial quanto seguir essas orientações é consultar o manual do fabricante da máquina e as normas técnicas vigentes antes de executar qualquer projeto. Entenda por quê:

1. Especificidades Únicas de Cada Máquina

Cada equipamento industrial possui características técnicas detalhadas em seu manual, como:

Potência nominal e corrente de partida: Valores que variam conforme modelo e aplicação (ex.: um forno de indução pode exigir 150 kW, enquanto uma prensa requer 75 kW).
Fator de potência e curva de carga: Dados essenciais para calcular a corrente total do painel.
Recomendações do fabricante: Restrições de temperatura, umidade ou vibração que impactam a escolha de componentes.

Exemplo: Se o manual de um laminador especificar que a corrente de partida atinge 10x a nominal, ignorar essa informação levará a disjuntores subdimensionados e riscos de disparos frequentes.

2. Conformidade com Normas Técnicas e Legais

As normas regulatórias (como NR-10, NR-12 e ABNT) não são sugestões, mas exigências legais. Elas definem:

Especificações de segurança: Grau de proteção (IP), materiais resistentes a explosões (Ex d) e sinalização de riscos.
Procedimentos obrigatórios: Testes de aterramento, uso de EPIs e inspeções periódicas.
Responsabilidades legais: Empresas que violam normas podem sofrer multas, embargos ou processos trabalhistas.

Caso real : Uma indústria que ignora a NBR IEC 61439 ao montar painéis pode ter seu seguro negado em caso de incêndio.

3. Evitar Riscos de Sobrecarga e Falhas

Painéis mal dimensionados são a principal causa de:

Paradas não programadas: Perdas de até R$ 50 mil/hora em setores como siderurgia.
Danos a equipamentos: Motores queimados por falta de relés térmicos adequados.
Acidentes graves: Choques elétricos ou incêndios por curto-circuito.

Como evitar:

Consulte o manual para identificar a corrente máxima de operação contínua.
Verifique na NR-10 os requisitos de aterramento e isolamento.

4. Adaptação a Atualizações Tecnológicas

Manuais e normas são atualizados periodicamente. Por exemplo:

Novos padrões de eficiência energética: A ISO 50001 pode exigir inversores de frequência não previstos em projetos antigos.
Inovações em segurança: Normas recentes da ABNT podem banir o uso de disjuntores obsoletos.

Conclusão

Seguir o passo a passo do artigo sem consultar manuais e normas é como construir uma casa sem alicerce: o risco de colapso é inevitável. Esses documentos são a fonte primária de verdade técnica, garantindo que seu painel elétrico não apenas funcione, mas também:

Proteja vidas e ativos.
Evite custos com retrabalho e multas.
Mantenha a conformidade legal.

Antes de iniciar qualquer projeto, dedique tempo à leitura crítica do manual da máquina e das normas aplicáveis. Em caso de dúvidas, consulte um engenheiro eletricista com experiência industrial – segurança nunca é demais!

Dica final: Crie um checklist com exigências do manual e normas antes de dimensionar seu painel.
